详情

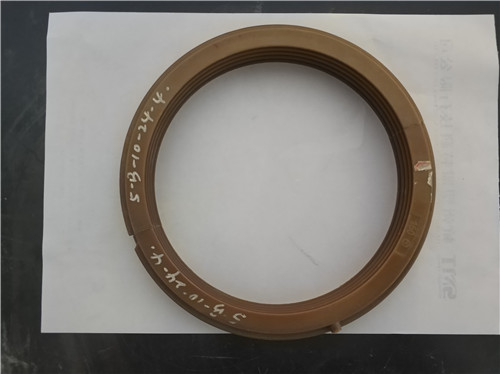

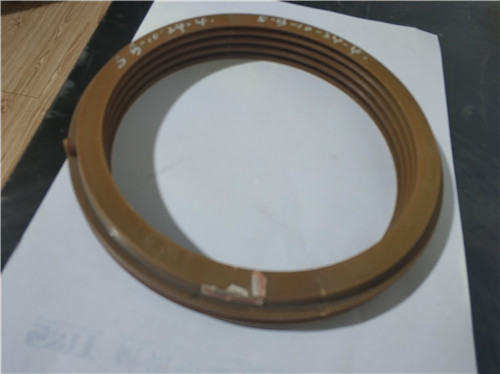

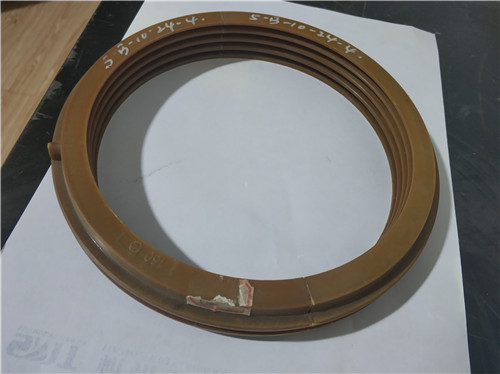

将称好的粉料平铺在模腔内，盖上上模板，将模具放到硫化机上（压机温度已达设定温度），给很小的压力使模具的上模板与硫化机刚刚接触，在此状态下保温10分钟左右（目的是防止在未加热状态下加压导致粉料溢出），待粉料开始熔融时，加压至5-10MPa压力反复几次将粉料压实，将压力卸至5MPa左右，在此压力下保温30至60分钟（保温状态下压机温度为设定温度，保温时间根据制件的厚度来自行调整）。保温结束后，将压力加至10-20MPa，然后卸掉，反复几次进行排气。排气完成后关闭加热，压力保持在最大值进行降温，温度降至200度左右时脱模。
